Холодильные системы для камер заморозки и хранения

Опубликовано Опубликовано в рубрике Овощехранилища, Чиллера

ООО «ФАВОР ЛТД» предлагает поставку холодильных систем для камер заморозки и хранения

Техническое задание

Камера №1-8 хранения замороженной продукции
Теплоизоляция стен, потолка, пола — ППУ 100 мм
Наружный размер: 4 х 2,5 х 2,5 м
Температура в камере: -16..-18С
Температура продукта на входе: -10..-15C
Максимальная загрузка камеры: 4000 кг. (Cут. Оборот 400 кг)
Хранимый продукт: ягоды замороженные

Ограничений по шуму нет

Камера заморозки ягод
Теплоизоляция стен, потолка, пола — ППУ 100 мм.
Наружный размер: 4 х 2,5 х 2,5 м
Температура в камере: -28..-30С
Температура продукта на входе: +20C
Температура продукта на выходе: -18C
Разовая загрузка камеры 200 кг/120 минут

Продукт заморозки — ягоды

Камера №1-8. Вариант №2 — хранения замороженной продукции
Теплоизоляция стен, потолка, пола ППУ 100 мм
Наружный размер: 4 х 4 х 2,5 м
Температура в камере: -16..-18С
Температура продукта на входе: -10..-15С
Максимальная загрузка камеры: 7000 кг (Сут. Оборот 700 кг)
Хранимый продукт: ягоды замороженные

Ограничений по шуму нет

Техническое решение

Основываясь на полученных от Вас данных, а также на положительном опыте проектирования и создания аналогичных систем, нами произведены теплотехнические расчеты и спроектирована система охлаждения холодильных камер.

Холодоснабжения состоит из: автономных компрессорно-конденсаторных агрегатов на базе компрессоров EMBRACO (Словения) и Frascold (Италия), испарителей производства SER (Италия), а также элементов автоматики и щитов управления агрегатом и воздухоохладителями.

Холодильные агрегаты выносятся за пределы «ангара» и устанавливаются на специально сваренные металлические рамы или устанавливается на бетонное основание.

Воздухоохладители устанавливаются на потолке в конце холодильной камеры для равномерного распределения воздуха выбрасывающего из испарителей.

Пульт управлением температурой для удобства устанавливается возле двери холодильной камеры.
Система автоматического управления, которой снабжен холодильный агрегат, обеспечивает надежную работу оборудования и его защиту от недопустимых условий работы, а также требует минимального вмешательства обслуживающего персонала в работу установки.

Спецификация оборудования

Камера хранения №1-8. Вариант №1

Наименование оборудования Модель К-во, шт. Стоимость единицы, ЕВРО Сумма, ЕВРО
1 Компрессорно-конденсаторный агрегат на базе компрессора EMВRACO (Словения) 1,5 кВт в комплекте с РД высокого, РД двухблочное, индикатор влажности, фильтр осушитель UNJ2212 8 650 5 200
2 Испаритель угловой SER (Италия)+ ТРВ в сборе + соленоид     МА 4ВТ 8 670 5 360
3 Пульт управления агрегатом и температурой в камере на базе контроллера Eliwell 8 280 2 240
5 Материалы для монтажа до 5 метров 8 190 1 520
6 Монтаж холодильного оборудования 8 200 1 600
ИТОГО стоимость в ЕВРО за оборудование и монтаж 15 920

Камера №1-8. Вариант №2

Наименование оборудования Модель К-во, шт. Стоимость единицы, ЕВРО Сумма, ЕВРО
1 Компрессорно-конденсаторный агрегат на базе компрессора KULTHORN (Таиланд) 2,4 кВт в комплекте с РД высокого, РД двухблочное, индикатор влажности, фильтр осушитель AW2495Z-9 8 1 060 8 480
2 Испаритель угловой SER (Италия)+ ТРВ в сборе + соленоид     МА 7ВТ 8 1 035 8 280
3 Пульт управления агрегатом и температурой в камере Eliwell 8 280 2 240
4 Материалы для монтажа до 5 метров 8 190 1520
5 Монтаж холодильного оборудования 8 200 1 600
ИТОГО стоимость в ЕВРО за оборудование и монтаж 22 120

Камера заморозки

Наименование оборудования Модель К-во, шт. Стоимость единицы, ЕВРО Сумма, ЕВРО
1 Компрессорно-конденсаторный агрегат на базе компрессора Frascold (Италия) 2,4 кВт в комплекте с РД высокого, РД двухблочное, индикатор влажности, фильтр осушитель, отделитель жидкости, маслоотделитель SP60/Z30-126Y 1 7 800 7 800
2 Шокфростер напольного типа SER (Италия) в комплекте с обогревом диффузоров

WZ 2ED



1 3 635 3 635
3 Пульт управления агрегатом и температурой в камере Eliwell 1 740 740
4 Комплект автоматики 1 390 390
5 Материалы для монтажа до 5 метров 1 1 430 1 430
6 Монтаж холодильного оборудования 1 900 900
ИТОГО стоимость в ЕВРО за оборудование и монтаж 14 895

Теплоизоляция для морозильных камер. Вариант №1

Наименование оборудования Модель К-во, шт. Стоимость единицы, евро. Сумма, евро.
1 Пенополиуритан ППУ100мм 424 27,03 11 460
2 Двери морозильные 1200х2000 9 360 3 240
3 Лист алюминиевые рифленый 2000х1000 45 36 1 620
4 Материалы для монтажа морозильных камер + освещение К-т. 1 1 858 1 858
5 Монтаж камеры 1 1 710 1 710
6 Доставка панелей и оборудования 1 320 320
ИТОГО стоимость в евро за материалы и монтаж 20 208

Теплоизоляция для морозильных камер. Вариант №2

Наименование оборудования Модель К-во, шт. Стоимость единицы, евро. Сумма, евро.
1 Пенополиуритан ППУ100мм 53.16 27,03 15 222
2 Двери морозильные 1200х2000 9 360 3 240
3 Лист алюминиевые рифленый 2000х1000 72 36 2 592
4 Материалы для монтажа морозильных камер + освещение К-т. 1 2 010 2 010
5 Монтаж камеры 1 2 145 2 145
6 Доставка панелей и оборудования 1 350 350
ИТОГО стоимость в евро за материалы и монтаж 25 559

Общая стоимость за оборудование, теплоизоляцию и монтаж:

  • Вариант №1 — 51 023 евро
  • Вариант №2 — 62 574 евро
Технические характеристики оборудования

Холодильный агрегат UNJ2212
Холодильная мощность: 1,5 кВт
Потребляемая мощность: 1,85 кВт





Холодильный агрегат AW2495Z-9
Холодильная мощность: 2,4 кВт
Потребляемая мощность: 2,95 кВт





Холодильный агрегат SP60/Z30-126Y
Холодильная мощность: 12,96 кВт
Потребляемая мощность: 15,22 кВт





Испаритель угловой SER МА 4 ВТ
Холодильная мощность при режиме работы -25 кипения фреона: 1,53 кВт
Вентиляторы 250 мм * 2шт
Мощность электрической оттайки: 1,8 кВт
Потребляемая мощность вентиляторов: 140 Вт
Шаг оребрения: 10 мм

Испаритель угловой SER МА 7 ВТ
Холодильная мощность при режиме работы -25 кипения фреона: 2,88 кВт
Вентиляторы 250 мм *4 шт
Мощность электрической оттайки: 3,6 кВт
Потребляемая мощность вентиляторов: 280 Вт
Шаг оребрения: 10 мм

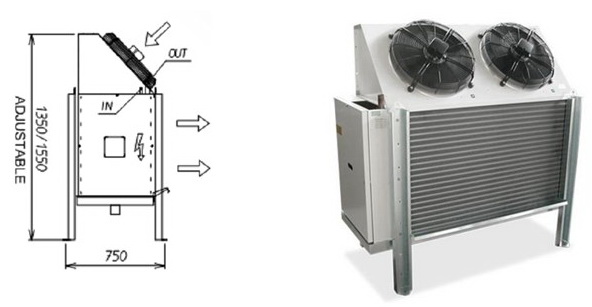

Шокфростер напольного типа SER WZ 2ED
Холодильная мощность при режиме работы -37 кипения фреона: 13 кВт
Вентиляторы 500 мм * 2шт
Мощность электрической оттайки: 12,9 кВт
Потребляемая мощность вентиляторов: 4,02 кВт
Шаг оребрения: 11 мм

В стоимость монтажа входит:
  • Разводка фреоновых магистралей.
  • Разводка электрических кабелей к испарителям.
  • Установка агрегата на предварительно подготовленную раму.
  • Пайка медных труб.
  • Заправка системы фреоном и маслом.
  • Установка воздухоохладителей в камерах.
  • Бурение технологических отверстий в несущих стенах для прокладки фреонопровода.
  • Контроль выхода оборудования на заданный температурный режим.
  • Доставка оборудования и теплоизоляционных панелей.
  • Монтаж морозильных камер.
Условия поставки
  • Стоимость оборудования приведена в ЕВРО. Оплата по курсу определяется на момент оплаты.
  • Срок поставки холодильного оборудования 5-6 недель с момента первого этапа оплаты.
  • Срок монтажа холодильного оборудования 8-10 рабочих дней с момента прибытия оборудования на объект.
  • Условия оплаты — предмет обсуждения.
  • Гарантия на оборудование и монтажные работы составляет 12 месяцев, после ввода оборудования в эксплуатацию.
  • Все цены приведены с учетом НДС 20%;
В предложении не учтено:
  • Аренда подъемно-транспортного оборудования.
  • Подвод электропитания к распределительным щитам холодильных установок.
  • Электромонтаж не связанный с холодильным оборудованием.
  • Стелажи в камерах.
  • Подвод канализации к месту слива конденсата.
  • Навес под агрегаты.
  • Строительные работы – фундаменты, отверстия, каналы, и т. п.

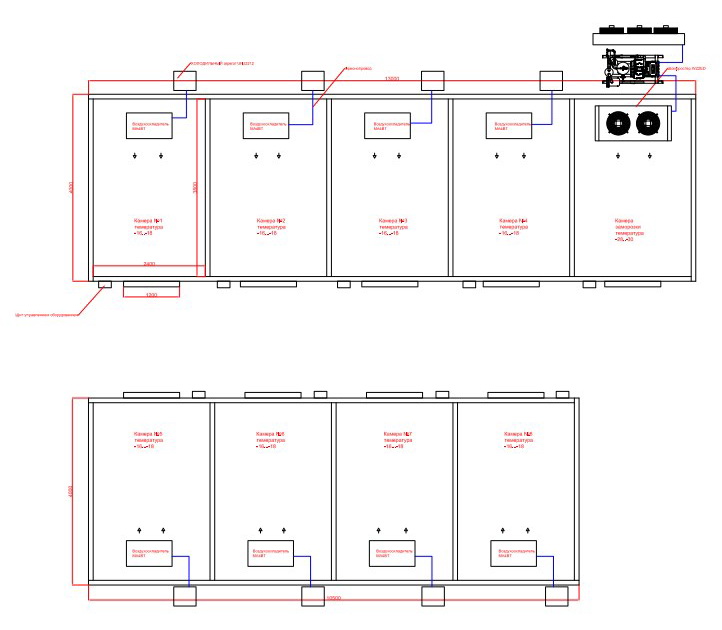

Открыть/скачать чертёж заморозка, модель № 1Свяжитесь с нами прямо сейчас и задайте свои вопросы!
